Wie VW Multivan T5 Domlager vorne wechseln - Schritt für Schritt Anleitung

Mal runtergeladen: 4

Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI 4motion … Ausklappen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

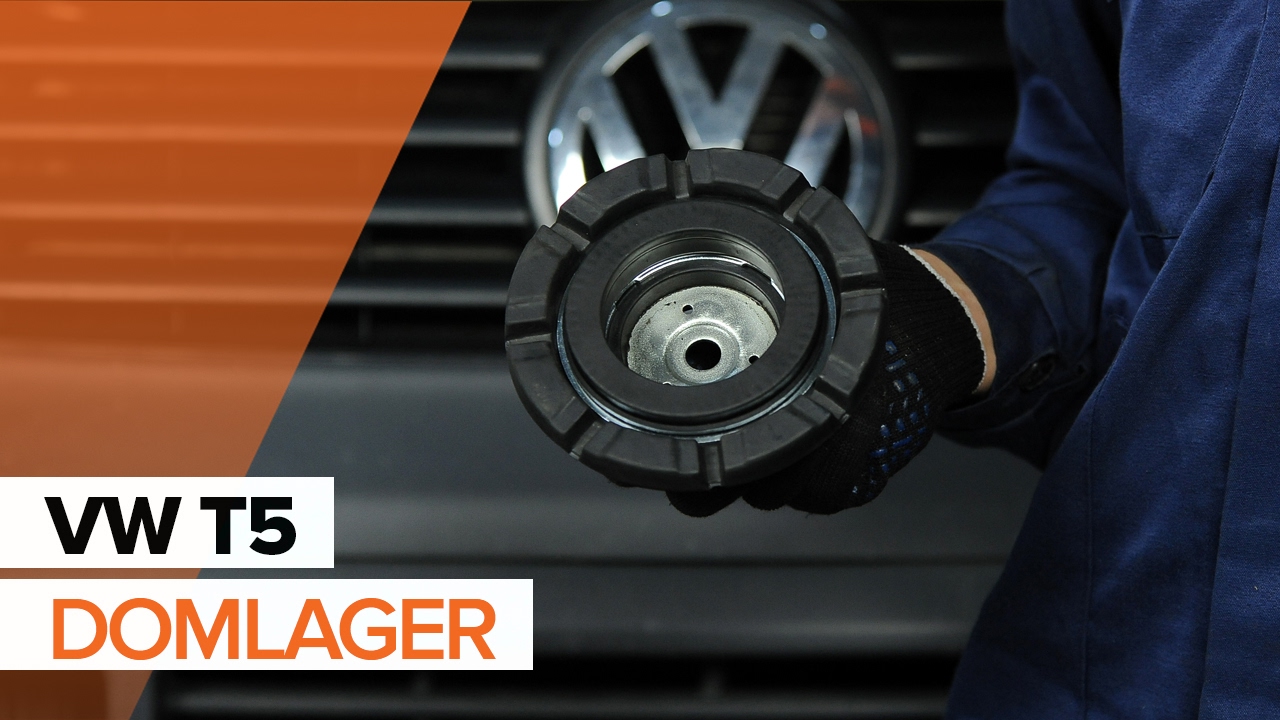

Wie VW T5 TRANSPORTER Domlager wechseln [AUTODOC TUTORIAL]

Wie VW Multivan T5 Domlager vorne wechseln - Schritt für Schritt Anleitung

Sämtliche Kfz-Teile, die Sie austauschen müssen – Domlager für den Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) und weitere VW-Modelle

Alternativprodukte

Federbeinstützlager

Austausch: Domlager – VW Multivan T5. Liste der Werkzeuge, die Sie benötigen:

                      Drahtbürste

                      WD-40-Spray

                      Bremsenreiniger

                      Kupferpaste

                      Keramikfett

                      Drehmomentschlüssel

                      Ring-Gabelschlüssel Nr. 19

                      Ring-Gabelschlüssel Nr. 21

                      Steckschlüssel-Einsatz Nr. 18

                      Steckschlüssel-Einsatz Nr. 19

                      Steckschlüssel-Einsatz Nr. 21

                      Steckschlüssel-Einsatz Nr. 30

                      Sechskant-Bit Nr. H5

                      Sechskant-Bit Nr. H7

                      Torx-Bit T30

                      Impact-Nuss für Felgen Nr. 19

                      Ratschenschlüssel

                      Flacher Schraubendreher

                      Hydraulischer Federbeinspanner

                      Brechstange

                      Flachmeißel

                      Hammer

                      Splinttreiber

                      Kugelgelenkabzieher

                      Clic-R-Kragenzange

                      Hydraulischer Getriebeheber

                      Kotflügelschoner

                      Unterlegkeil

Werkzeuge kaufen

Austausch: Domlager – VW Multivan T5. AUTODOC empfiehlt:

Beide Federbeine der vorderen Aufhängung sollten zur gleichen Zeit erneuert werden.
Der Austauschvorgang ist für die linken und rechten Federbeine der Vorderradaufhängung identisch.
Alle Arbeiten sollten bei abgestelltem Motor ausgeführt werden.

Austausch: Domlager – VW Multivan T5. Gehen Sie wie folgt vor:

Schritt 1

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.
Schritt 2

Lösen Sie die Radhalterungsschrauben. Verwenden Sie eine Schlagnuss für Felgen # 19.
Schritt 3

Heben Sie die Vorderseite des Autos und sichern auf Stützen.
Schritt 4

Schrauben Sie die Radbolzen heraus.

Austausch: Domlager – VW Multivan T5. AUTODOC-Experten empfehlen:
Sie sollten das Rad in der oberen Position festhalten, so lange Sie die Bolzen herausschrauben, um Unfälle zu vermeiden.
Schritt 5

Nehmen Sie das Rad ab.
Schritt 6

Reinigen Sie die Befestigung der Koppelstange. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 7

Schrauben Sie das Befestigungselement heraus, das die Druckstange mit dem Federbein verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 19. Verwenden Sie Inbusschlüssel Nr. H5. Verwenden Sie einen Ratschenschlüssel.
Schritt 8

Entfernen Sie die Stabilisatorstange.
Schritt 9

Lösen Sie die Verdrahtung und den Bremsschlauch aus der Halterung am Federbein. Benutzen Sie ein Brecheisen.
Schritt 10

Reinigen Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 11

Lösen Sie das Ende der Befestigungsmutter an dem Achsschenkel. Verwenden Sie Stecknuss Nr. 21. Verwenden Sie einen Ratschenschlüssel.
Schritt 12

Ziehen Sie den Spurstangenkopf vom Achsschenkel. Verwenden Sie einen Kugelgelenkabzieher.
Schritt 13

Reinigen Sie die Befestigungen, die das Kugelgelenk mit dem Achsschenkel verbinden. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 14

Schrauben Sie die Befestigungen des Kugelgelenks vom Achsschenkel ab. Verwenden Sie Stecknuss Nr. 19. Verwenden Sie einen Ratschenschlüssel.
Schritt 15

Entfernen Sie die Befestigungsschrauben.

Schritt 16

Lösen Sie das Befestigungselement, welches die Antriebswelle mit der Radnabe verbindet. Verwenden Sie Stecknuss Nr. 30. Verwenden Sie einen Ratschenschlüssel.
Schritt 17

Entfernen Sie die Befestigungsmutter.

Schritt 18

Trennen Sie die Antriebswelle vom Achsschenkel. Verwenden Sie einen Splintentreiber. Benutzen Sie einen Hammer.
Schritt 19

Trennen Sie das Kugelgelenk vom Achsschenkel.

Schritt 20

Die Befestigungselemente, die das Federbein mit dem Achsschenkel verbinden, reinigen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 21

Schrauben Sie die Befestigungen ab, die das Federbein mit dem Achsschenkel verbinden. Verwenden Sie Stecknuss Nr. 18. Verwenden Sie einen Ratschenschlüssel.
Schritt 22

Entfernen Sie die Befestigungsschrauben.

Schritt 23

Lösen Sie das untere Befestigungselement, dass das Federbein mit dem Achsschenkel verbindet. Verwenden Sie einen flachen Metallmeißel. Benutzen Sie einen Hammer.
Schritt 24

Ziehen Sie den Achsschenkel vom Dämpferbein ab.
Schritt 25

Verbinden Sie das Kugelgelenk mit dem Achsschenkel.
Schritt 26

Senken Sie das Auto ab.
Schritt 27

Öffnen Sie die Motorhaube.
Schritt 28

Verwenden Sie eine Kotflügel-Schutzabdeckung, um Schäden an der Lackierung und den Kunststoffteilen des Autos zu verhindern.
Schritt 29

Ziehen Sie den Stecker des Luftmassenmessers ab. Verwenden Sie einen flachen Schraubendreher.
Schritt 30

Lösen Sie die Befestigungsclips der Luftfilterabdeckung.
Schritt 31

Lösen Sie die Luftansaugschlauchklemme. Verwenden Sie eine Clic-R-Kragenzange.
Schritt 32

Trennen Sie das Luftansaugrohr vom Luftfilter-Gehäuse.
Schritt 33

Nehmen Sie den Filterdeckel ab.
Schritt 34

Entfernen Sie den Luftfilter.

Schritt 35

Entfernen Sie die Dichtung der Windabweiserabdeckung.
Schritt 36

Schrauben Sie die Befestigungsschrauben der Schutzabdeckung ab. Verwenden Sie den Torx T30. Verwenden Sie einen Ratschenschlüssel.
Schritt 37

Entfernen Sie die Schutzabdeckung.
Schritt 38

Entfernen Sie die Kappe des Federbeinstützlagers. Benutzen Sie ein Brecheisen.
Schritt 39

Reinigen Sie die obere Befestigung des Federbeinlagers. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 40

Lösen Sie die obere Befestigung des Domlagers. Verwenden Sie Ring-Gabelschlüssel Nr. 21. Verwenden Sie Inbusschlüssel Nr. H7. Verwenden Sie einen Ratschenschlüssel.

AUTODOC empfiehlt:
Wichtiger Hinweis! Halten Sie beim Herausschrauben der Befestigungsschrauben das Federbein fest. VW Multivan T5
Schritt 41

Entfernen Sie das Federbein.
Schritt 42

Stellen Sie das Dämpferbein auf das Federspannwerkzeug.

Austausch: Domlager – VW Multivan T5. Tipp:
Beachten Sie bei der Verwendung eines Federspanners, das dieser einen sicheren Halt hat und die Federwindungen gegriffen werden, die auf den gegenüberliegenden Seiten der Feder zusammengedrückt werden. Stellen Sie sicher, das die Feder in der richtigen Position in Ihrer Halterung ist.Stellen Sie sicher, dass die Federwindungen die Verriegelungsgriffe halten.
Schritt 43

Komprimieren Sie die Federn.
Schritt 44

Behandeln Sie die Federbeinstange. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 45

Entfernen Sie die Stangenmutter des Federkolben. Verwenden Sie Ring-Gabelschlüssel Nr. 21. Verwenden Sie Inbusschlüssel Nr. H7. Verwenden Sie einen Ratschenschlüssel.
Schritt 46

Entfernen Sie das obere Federbein. Benutzen Sie ein Brecheisen.
Schritt 47

Die Staubkappe des Stoßdämpfers und den Anschlagpuffer entfernen.

Austausch: Domlager – VW Multivan T5. AUTODOC empfiehlt:
Untersuchen Sie die Staubkappe des Stoßdämpfers und den Anschlagpuffer. Ersetzen Sie sie, wenn nötig.
Schritt 48

Installieren Sie die Manschette und eine Stoßstopp auf den Stoßdämpfer.
Schritt 49

Setzen Sie das neue obere Federbeinlager ein.
Schritt 50

Ziehen Sie die Federbeinkolbenstangenmutter an. Verwenden Sie Stecknuss Nr. 21. Verwenden Sie Inbusschlüssel Nr. H7. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 80 Nm Drehmoment fest.
Schritt 51

Dekomprimieren Sie die Feder.
Schritt 52

Entfernen Sie das zusammengebaute Federbein.

Schritt 53

Behandeln Sie die Federbeinstange. Benutzen Sie ein Kupferschmiermittel.
Schritt 54

Reinigen Sie die Anbringungssitze des Federbeins. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 55

Installieren Sie das Federbein am Radlauf.
Schritt 56

Schrauben Sie die obere Befestigung des Domlagers an.

Austausch: Domlager – VW Multivan T5. Tipp von AUTODOC-Experten:
Um Verletzungen zu vermeiden, halten Sie das Federbein, während Sie die Befestigungsschrauben einschrauben.
Schritt 57

Ziehen Sie das obere Befestigungselement der Stoßdämpferstrebe an. Verwenden Sie Ring-Gabelschlüssel Nr. 21. Verwenden Sie Inbusschlüssel Nr. H7. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 80 Nm Drehmoment fest.
Schritt 58

Bringen Sie die Kappe des Federbeinstützlagers an.
Schritt 59

Bauen Sie die Schutzabdeckung ein.
Schritt 60

Schrauben Sie die Befestigungsschrauben der Schutzabdeckung fest. Verwenden Sie den Torx T30. Verwenden Sie einen Ratschenschlüssel.
Schritt 61

Bauen Sie die Dichtung der Windabweiserabdeckung ein.
Schritt 62

Bauen Sie den Luftfilter ein.

Schritt 63

Setzen Sie die Luftfilterabdeckung ein. Befestigen Sie diese.
Schritt 64

Verbinden Sie das Luftansaugrohr mit dem Luftfilter-Gehäuse.

Schritt 65

Ziehen Sie die Klemme am Luftansaugschlauch fest. Verwenden Sie eine Clic-R-Kragenzange.
Schritt 66

Klicken Sie die Clips der Luftfilterabdeckung ein.
Schritt 67

Schließen Sie den Luftmassenmesser an.
Schritt 68

Entfernen Sie die Kotflügel-Abdeckung.
Schritt 69

Schließen Sie die Haube.
Schritt 70

Heben Sie die Vorderseite des Autos und sichern auf Stützen.
Schritt 71

Lösen Sie das untere Befestigungselement, dass das Federbein mit dem Achsschenkel verbindet. Verwenden Sie einen flachen Metallmeißel. Benutzen Sie einen Hammer.
Schritt 72

Trennen Sie das Kugelgelenk vom Achsschenkel.

Schritt 73

Befestigen Sie das Dämpferbein auf dem Achsschenkel. Benutzen Sie ein Brecheisen. Benutzen Sie einen Hammer.
Schritt 74

Bringen Sie die Befestigungsschrauben an.

Schritt 75

Die Keilwellen des CV-Gelenks der Antriebswelle reinigen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 76

Bringen Sie den Achsschenkel an der Antriebswelle an.
Schritt 77

Verbinden Sie das Kugelgelenk mit dem Achsschenkel.

Schritt 78

Bringen Sie die Befestigungsschrauben an.

Schritt 79

Ziehen Sie die Befestigungen fest, die das Kugelgelenk mit dem Achsschenkel verbinden. Verwenden Sie Stecknuss Nr. 19. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 90 Nm Drehmoment fest.+45°
Schritt 80

Ziehen Sie die unteren Befestigungen an, die das Federbein mit dem Achsschenkel verbinden. Verwenden Sie Stecknuss Nr. 18. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 75 Nm Drehmoment fest.+180°
Schritt 81

Schließen Sie das Befestigungslement des ABS-Sensorkabels an die Stoßdämpferstrebe an. Befestigen Sie den Bremsschlauch an der Strebe.
Schritt 82

Montieren Sie den Querlenker. Benutzen Sie ein Brecheisen.

Schritt 83

Ziehen Sie das Befestigungselement an, das die Druckstange mit dem Federbein verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 19. Verwenden Sie Inbusschlüssel Nr. H5. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 60 Nm Drehmoment fest.+45°
Schritt 84

Bauen Sie den Spurstangenkopf an dem Achsschenkel an.

Schritt 85

Ziehen Sie die Befestigungsmutter an, die den Spurstangenkopf mit dem Achsschenkel verbindet. Verwenden Sie Stecknuss Nr. 21. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 60 Nm Drehmoment fest.+90°
Schritt 86

Bringen Sie die Befestigungsmutter an.
Schritt 87

Die Antriebswellenmutter festziehen. Verwenden Sie Stecknuss Nr. 30. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 200 Nm Drehmoment fest.
Schritt 88

Behandeln Sie alle Gelenke des Querlenkers. Behandeln Sie die Federbein-Befestigungen. Behandeln Sie alle Verbindungsstücke des Spurstangenkopfes. Behandeln Sie alle Gelenke der Koppelstange. Benutzen Sie ein Kupferschmiermittel.
Schritt 89

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt. Verwenden Sie Keramikfett.
Schritt 90

Die Bremsscheibenoberfläche reinigen. Benutzen Sie einen Bremsenreiniger.

AUTODOC empfiehlt:
Austausch: Domlager – VW Multivan T5. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 91

Bringen Sie das Rad an.

AUTODOC empfiehlt:
Um Verletzungen zu vermeiden, halten Sie beim Schrauben der Befestigungsschrauben das Rad fest.
Schritt 92

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 19.
Schritt 93

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an. Verwenden Sie eine Schlagnuss für Felgen # 19. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 180 Nm Drehmoment fest.
Schritt 94

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
