Empfohlenes Austauschintervall für die Teilekategorie Bremsbackensatz : 100000 km

Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
TOYOTA Echo Limousine (_P1_) 1.5 (NCP12_), TOYOTA Echo Limousine (_P1_) 1.5 (NCP12_) … Ausklappen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

Dieses Video zeigt den Wechsel eines ähnlichen Autoteils an einem anderen Fahrzeug

Sämtliche Kfz-Teile, die Sie austauschen müssen – Bremsbacken für den Echo Limousine (_P1_) und weitere TOYOTA-Modelle

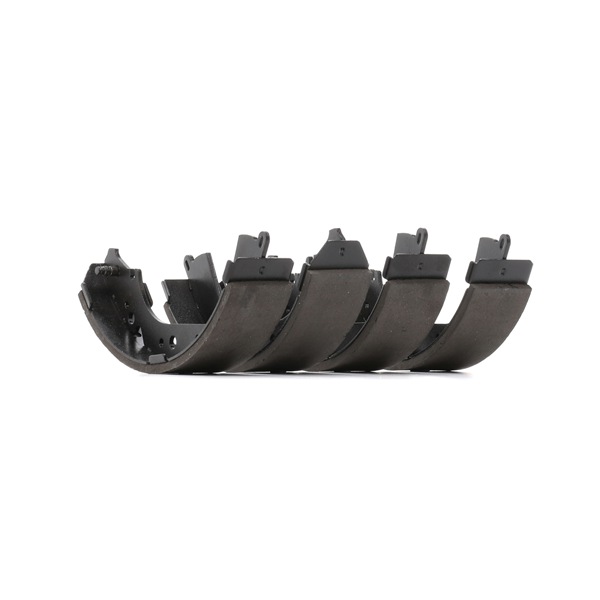

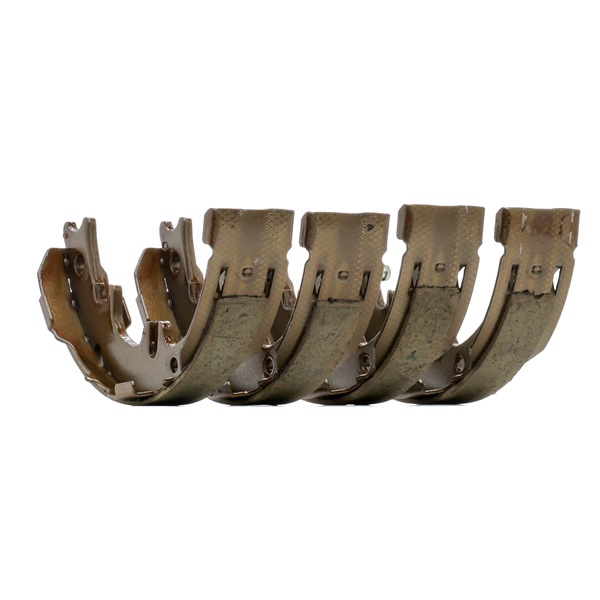

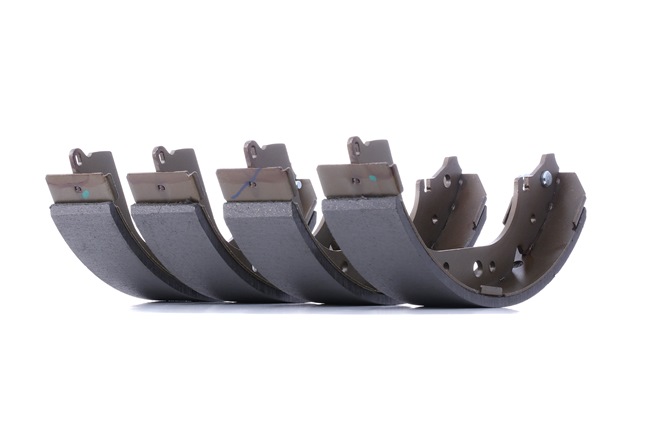

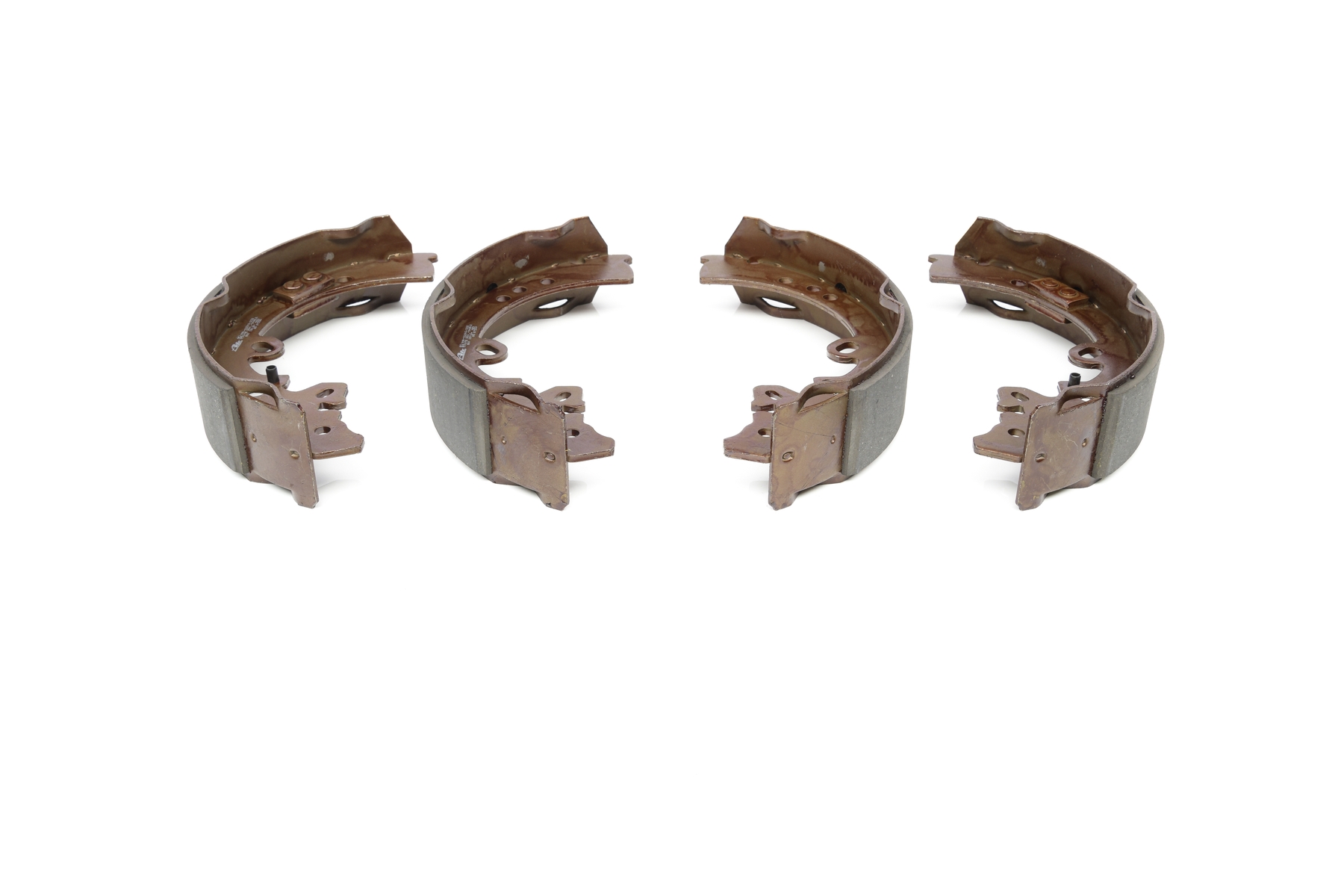

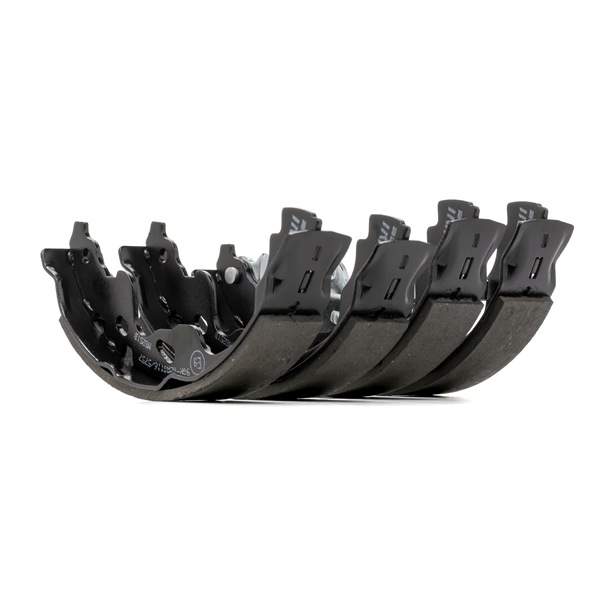

Bremsbackensatz

Bremsbackensatz für Echo Limousine (_P1_) Benzin (106 PS)

Unkomplizierte Schritte für die Kfz-Selbstreparatur – Bremsbackensatz-Austausch am Echo Limousine (_P1_)

Bremsbackensatz für Echo Limousine (_P1_) Benzin (110 PS)

Austausch: Bremsbacken – TOYOTA Echo Limousine (_P1_). Werkzeuge, die Sie benötigen:

                        Drahtbürste

                        WD-40-Spray

                        Allzweck-Reinigungsspray

                        Kupferpaste

                        Drehmomentschlüssel

                        Steckschlüssel-Einsatz Nr. 10

                        Impact-Nuss für Felgen Nr. 21

                        Ratschenschlüssel

                        Flacher Schraubendreher

                        Brechstange

                        Rundzangen

                        Wasserpumpenzange

                        Werkzeug für Bremsträgerfedern

                        Unterlegkeil

Werkzeuge kaufen

Austausch: Bremsbacken – TOYOTA Echo Limousine (_P1_). AUTODOC empfiehlt:

Ersetzen Sie Bremsbacken als Satz auf einer Achse. Dadurch wird effizientes Bremsen gewährleistet.
Das Austauschverfahren ist für Bremsbacken auf derselben Achse identisch.
Bitte beachten Sie: alle Arbeiten am Auto – TOYOTA Echo Limousine (_P1_) – sollten bei ausgeschaltetem Motor durchgeführt werden.

Führen Sie den Wechsel in der folgenden Reihenfolge durch:

Schritt 1

Öffnen Sie die Motorhaube. Schrauben Sie die Kappe des Bremsflüssigkeitsausgleichsbehälters ab.

Schritt 2

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.

Schritt 3

Lösen Sie die Radhalterungsschrauben. Verwenden Sie eine Schlagnuss für Felgen # 21.
Schritt 4

Heben Sie die Rückseite des Autos und sichern auf Stützen.

Schritt 5

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:
Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. TOYOTA Echo Limousine (_P1_)
Schritt 6

Nehmen Sie das Rad ab.
Schritt 7

Reinigen Sie die Befestigungen der Bremstrommel. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 8

Entfernen Sie die Kappe der Befestigung des Feststellbremsseils.
Schritt 9

Lockern Sie das Feststellbremsseil. Verwenden Sie Stecknuss Nr. 10. Verwenden Sie einen Ratschenschlüssel.
Schritt 10

Entfernen Sie die Bremstrommel.
Schritt 11

Entfernen Sie die untere Rückstellfeder der Bremsbacke. Benutzen Sie ein Brecheisen. Verwenden Sie eine Rundzange.
Schritt 12

Entfernen Sie die Niederhaltefeder. Verwenden Sie einen flachen Schraubendreher.
Schritt 13

Bewegen Sie die Feststellbremsbacken gegen die Trommel. Benutzen Sie ein Brecheisen. Verwenden Sie einen flachen Schraubendreher.
Schritt 14

Entfernen Sie die Niederhaltestifte der Bremsbacken. Verwenden Sie ein Werkzeug für Bremsträgerfedern.
Schritt 15

Entfernen Sie die obere Rückholfeder der Bremsbacken. Verwenden Sie eine Rundzange.
Schritt 16

Nehmen Sie beide Bremsbacken mit dem Einsteller von dem Bremszylinder ab. Vermeiden Sie Schäden durch vorsichtiges abnehmen.

Austausch: Bremsbacken – TOYOTA Echo Limousine (_P1_). Tipp von AUTODOC-Experten:
Drücken Sie das Bremspedal nicht nachdem die Trommelbacken der Hinterradbremsen entfernt wurden. Dadurch wird der Kolben aus dem Bremszylinder herausfallen und ein Austreten von Bremsflüssigkeit und Druckentlastung des Systems wird vorkommen.
Schritt 17

Trennen Sie das Handbremskabel.
Schritt 18

Führen Sie eine weitere Demontage der oberen Haltefeder und des Verstellmechanismus durch.
Schritt 19

Setzen Sie die Bremsbacken in den Schraubstock.
Schritt 20

Entfernen Sie den Federteller der Bremsbacken.
Schritt 21

Entfernen Sie den Bremsbackenhebel. Verwenden Sie einen flachen Schraubendreher.
Schritt 22

Lösen Sie den Schraubstock und entfernen Sie die Bremsbacken.

Schritt 23

Setzen Sie die neuen Bremsbacken in den Schraubstock.
Schritt 24

Bauen Sie den Bremsbackenhebel ein.
Schritt 25

Bauen Sie den Federteller der Bremsbacken wieder ein. Verwenden Sie eine Wasserpumpenzange.
Schritt 26

Reinigen Sie die Montagesitze der Bremsbacken. Benutzen Sie eine Drahtbürste. Verwenden Sie Allzweckreinigungsspray.
Schritt 27

Lösen Sie den Schraubstock und entfernen Sie die Bremsbacken.

Schritt 28

Bauen Sie die Bremsbacke gemeinsam mit der oberen Rückholfeder ein.
Schritt 29

Bauen Sie den Niederhaltestift der Bremsbacken wieder ein. Verwenden Sie ein Werkzeug für Bremsträgerfedern.

Schritt 30

Verbinden Sie das Festellbremskabel mit dem Feststellbremshebel.
Schritt 31

Bauen Sie die Bremsbacke ein. Verwenden Sie einen flachen Schraubendreher.
Schritt 32

Bauen Sie den Niederhaltestift der Bremsbacken wieder ein. Verwenden Sie ein Werkzeug für Bremsträgerfedern.
Schritt 33

Bauen Sie die obere Rückholfeder ein. Verwenden Sie einen flachen Schraubendreher.
Schritt 34

Bauen Sie die untere Rückstellfeder ein. Verwenden Sie einen flachen Schraubendreher.
Schritt 35

Bauen Sie die Niederhaltefeder ein. Verwenden Sie eine Rundzange.
Schritt 36

Reinigen Sie die Nabe. Benutzen Sie eine Drahtbürste. Behandeln Sie die Kontaktfläche. Benutzen Sie ein Kupferschmiermittel.
Schritt 37

Bewegen Sie die Feststellbremsbacken gegen die Trommel.
Schritt 38

Installieren Sie eine Bremstrommel.
Schritt 39

Stellen Sie die Spannung des Feststellbremsseils ein. Verwenden Sie Ring-Gabelschlüssel Nr. 10. Verwenden Sie einen Ratschenschlüssel.
Schritt 40

Setzen Sie die Kappe der Befestigung des Feststellbremsseils wieder auf.
Schritt 41

Reinigen Sie die Oberfläche an welcher die Felge montiert werden soll. Benutzen Sie eine Drahtbürste.
Schritt 42

Behandeln Sie die Oberfläche, an der die Radfelge die Bremstrommel berührt. Benutzen Sie ein Kupferschmiermittel.
Schritt 43

Bringen Sie das Rad an.

AUTODOC empfiehlt:
Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben am Auto einschrauben. TOYOTA Echo Limousine (_P1_)
Schritt 44

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 21.
Schritt 45

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an. Verwenden Sie eine Schlagnuss für Felgen # 21. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 103 Nm Drehmoment fest.
Schritt 46

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
Schritt 47

Schrauben Sie die Kappe des Ausgleichsbehälters für die Bremsflüssigkeit fest. Schließen Sie die Haube.

Austausch: Bremsbacken – TOYOTA Echo Limousine (_P1_). Fachleute empfehlen:
Bremsen Sie behutsam die ersten 150-200 km nach dem Austausch der Bremsbacken ab. Vermeiden Sie während dieser Zeit übermäßiges und abruptes Bremsen.
