Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
TOYOTA Yaris Schrägheck (_P1_) 1.0 (SCP10_), TOYOTA Yaris Schrägheck (_P1_) 1.5 (NCP13_), TOYOTA Yaris Schrägheck (_P1_) 1.4 D-4D (NLP10_), TOYOTA Yaris Schrägheck (_P1_) 1.3 (SCP12_, SCP13_), TOYOTA Yaris Schrägheck (_P1_) 1.0 (SCP10_), TOYOTA Yaris Schrägheck (_P1_) 1.5 (NCP13_), TOYOTA Yaris Schrägheck (_P1_) 1.5 (NCP13_), TOYOTA Yaris Schrägheck (_P1_) 1.3 4WD (NCP15) … Ausklappen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

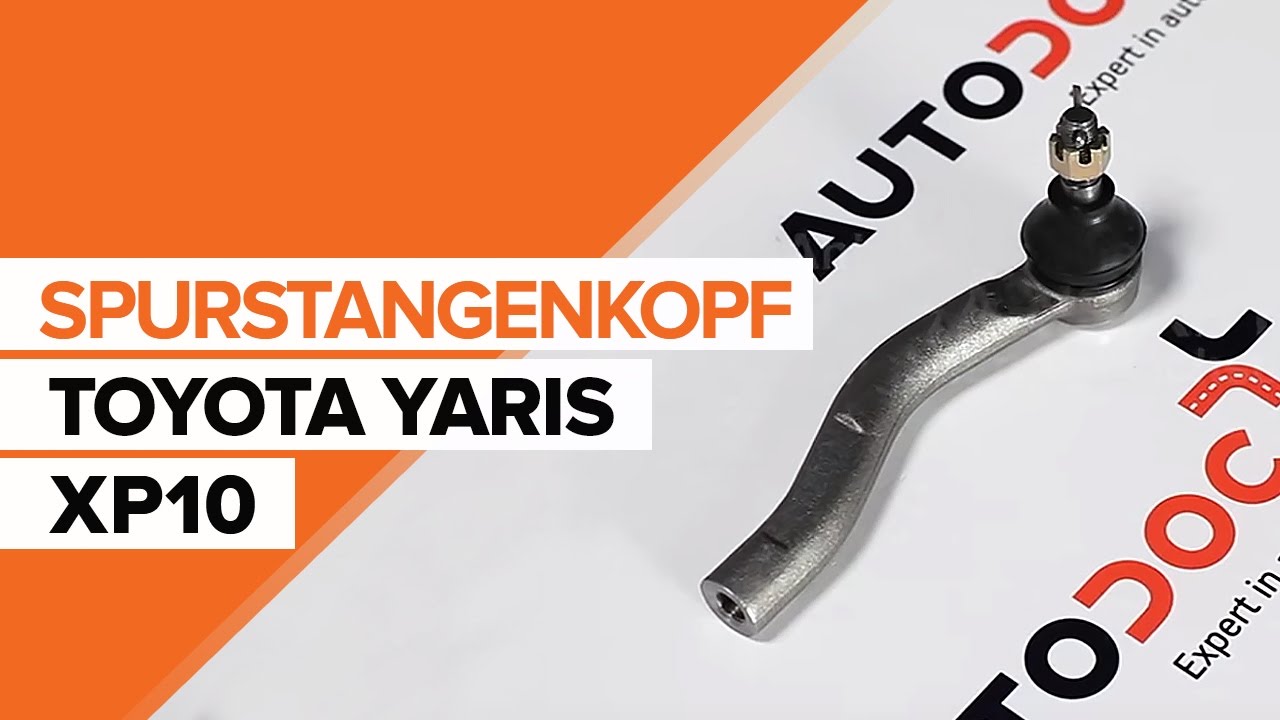

Wie TOYOTA YARIS XP10 Spurstangenkopf wechseln TUTORIAL | AUTODOC

Wie Toyota Yaris P1 Spurstangenkopf wechseln - Schritt für Schritt Anleitung

Sämtliche Kfz-Teile, die Sie austauschen müssen – Spurstangenkopf für den Yaris Schrägheck (_P1_) und weitere TOYOTA-Modelle

Spurstangenkopf

Spurstange

Reparatursatz, Spurstangenkopf

Montagesatz, Spurstangenkopf

        Spurstangenkopf für TOYOTA Yaris Schrägheck (_P1_) 1.0 (SCP10_) Benzin (68 PS)

        Spurstangenkopf für TOYOTA Yaris Schrägheck (_P1_) 1.5 (NCP13_) Benzin (106 PS)

        Spurstangenkopf für TOYOTA Yaris Schrägheck (_P1_) 1.4 D-4D (NLP10_) Diesel (75 PS)

        Spurstangenkopf für TOYOTA Yaris Schrägheck (_P1_) 1.3 (SCP12_, SCP13_) Benzin (87 PS)

        Spurstangenkopf für TOYOTA Yaris Schrägheck (_P1_) 1.0 (SCP10_) Benzin (65 PS)

        Spurstangenkopf für TOYOTA Yaris Schrägheck (_P1_) 1.5 (NCP13_) Benzin (105 PS)

        Spurstangenkopf für TOYOTA Yaris Schrägheck (_P1_) 1.5 (NCP13_) Benzin (150 PS)

        Spurstangenkopf für TOYOTA Yaris Schrägheck (_P1_) 1.3 4WD (NCP15) Benzin (88 PS)

Austausch: Spurstangenkopf – Toyota Yaris P1. Werkzeuge, die Sie benötigen:

                        Drahtbürste

                        WD-40-Spray

                        Bremsenreiniger

                        Kupferpaste

                        Steckschlüssel-Einsatz Nr. 19

                        Steckschlüssel-Einsatz Nr. 22

                        Ring-Gabelschlüssel Nr. 19

                        Impact-Nuss für Felgen Nr. 21

                        Ratschenschlüssel

                        Drehmomentschlüssel

                        Kugelgelenkabzieher

                        Messschieber

                        Drahtschneider

                        Unterlegkeil

Werkzeuge kaufen

Austausch: Spurstangenkopf – Toyota Yaris P1. AUTODOC empfiehlt:

Ersetzen Sie die Spurstangenköpfe paarweise.
Das Austausch-Verfahren ist beim rechten und linken Spurstangenkopf identisch.
Alle Arbeiten sollten bei abgestelltem Motor ausgeführt werden.

Austausch: Spurstangenkopf – Toyota Yaris P1. Führen Sie die folgenden Schritte durch:

Schritt 1

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.

Schritt 2

Lösen Sie die Radhalterungsschrauben. Verwenden Sie eine Schlagnuss für Felgen # 21.
Schritt 3

Heben Sie die Vorderseite des Autos und sichern auf Stützen.
Schritt 4

Schrauben Sie die Radbolzen heraus.

Austausch: Spurstangenkopf – Toyota Yaris P1. Fachleute empfehlen:
Sie sollten das Rad in der oberen Position festhalten, so lange Sie die Bolzen herausschrauben, um Unfälle zu vermeiden.
Schritt 5

Nehmen Sie das Rad ab.
Schritt 6

Beim Deinstallieren sollten Sie die genaue Position des Kugelgelenks an der Spurstange markieren oder messen - oder zählen Sie die Anzahl der Windungen, um danach eine Fehlausrichtung zu vermeiden.
Schritt 7

Lösen Sie die Kontermutter des Spurstangenkopf und der Zugstange. Verwenden Sie Ring-Gabelschlüssel Nr. 19.
Schritt 8

Reinigen Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.

Schritt 9

Lösen Sie das Ende der Befestigungsmutter an dem Achsschenkel. Verwenden Sie Stecknuss Nr. 22. Verwenden Sie einen Ratschenschlüssel.
Schritt 10

Ziehen Sie den Spurstangenkopf vom Achsschenkel. Verwenden Sie einen Kugelgelenkabzieher.
Schritt 11

Schrauben Sie das Ende aus der Zugstange.
Schritt 12

Reinigen Sie die Montagesitze des Spurstangenkopfes. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.

Schritt 13

Schrauben Sie einen neuen Spurstangenkopf an.

Austausch: Spurstangenkopf – Toyota Yaris P1. Tipp von AUTODOC:
Beim Installieren vom Ende der Lenkstange sollten Sie daran denken, die gleiche Anzahl von Umdrehungen zu machen, wie auf Ihren Messungen angezeigt.
Schritt 14

Bauen Sie den Spurstangenkopf an dem Achsschenkel an.
Schritt 15

Ziehen Sie die Befestigungsmutter an, die den Spurstangenkopf mit dem Achsschenkel verbindet. Verwenden Sie Stecknuss Nr. 19. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 49 Nm Drehmoment fest.
Schritt 16

Befestigen Sie den Haltebolzen der Spurstangenköpfe. Verwenden Sie eine Kneifzange.
Schritt 17

Beim Deinstallieren sollten Sie die genaue Position des Kugelgelenks an der Spurstange markieren oder messen - oder zählen Sie die Anzahl der Windungen, um danach eine Fehlausrichtung zu vermeiden. Verwenden Sie einen Messschieber.
Schritt 18

Ziehen Sie die Spurstangenkopf Sicherungsmutter an Verwenden Sie Ring-Gabelschlüssel Nr. 19. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 55 Nm Drehmoment fest.
Schritt 19

Behandeln Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet. Benutzen Sie ein Kupferschmiermittel.

Schritt 20

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt. Benutzen Sie ein Kupferschmiermittel.
Schritt 21

Die Bremsscheibenoberfläche reinigen. Benutzen Sie einen Bremsenreiniger.

AUTODOC empfiehlt:
Austausch: Spurstangenkopf – Toyota Yaris P1. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 22

Bringen Sie das Rad an.

Austausch: Spurstangenkopf – Toyota Yaris P1. AUTODOC empfiehlt:
Um Verletzungen zu vermeiden, halten Sie beim Schrauben der Befestigungsschrauben das Rad fest.
Schritt 23

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 21.
Schritt 24

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an. Verwenden Sie eine Schlagnuss für Felgen # 21. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 103 Nm Drehmoment fest.

Austausch: Spurstangenkopf – Toyota Yaris P1. AUTODOC-Experten empfehlen:
Achsvermessung überprüfen und ggf. einstellen.
Schritt 25

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
