Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33W), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 (ACA36, ACA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 (GSA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 4WD (ASA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 (ASA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 (ASA38) … Ausklappen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

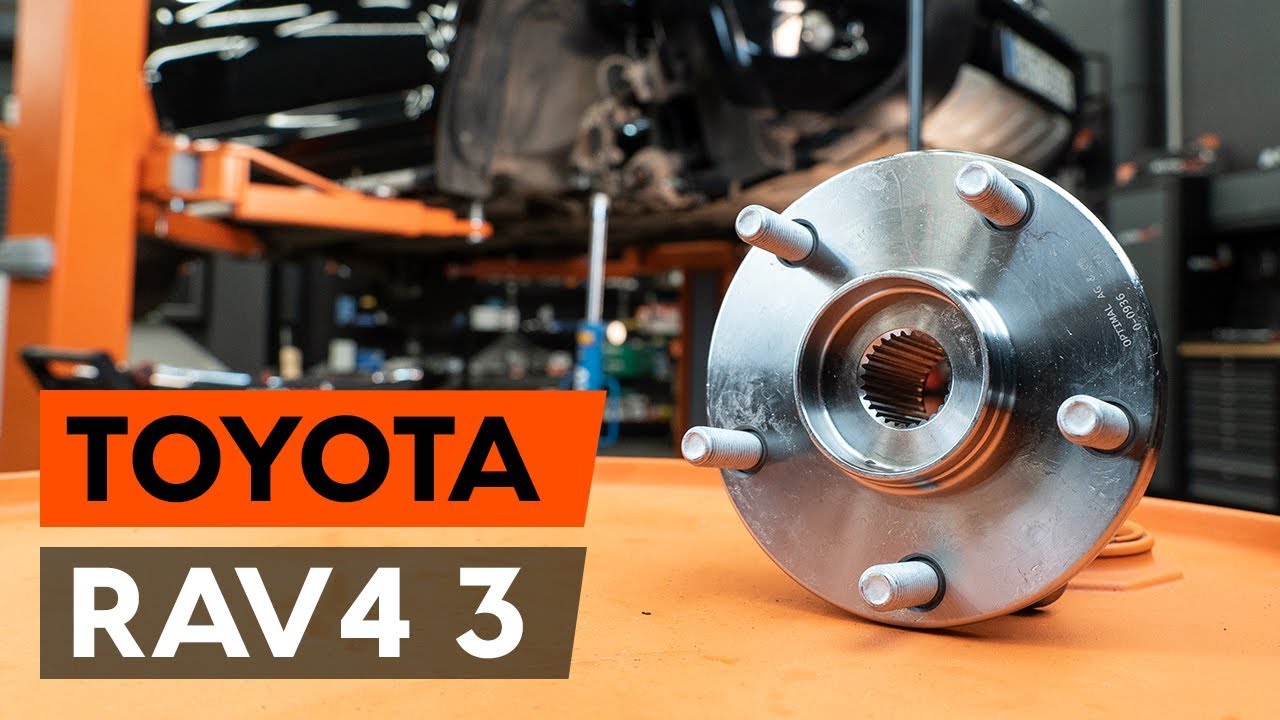

Wie TOYOTA RAV 4 3 (XA30) Radlager vorne wechseln [AUTODOC TUTORIAL]

Wie Toyota RAV4 III Radlager vorne wechseln - Schritt für Schritt Anleitung

Sämtliche Kfz-Teile, die Sie austauschen müssen – Radlager für den RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) und weitere TOYOTA-Modelle

Radlagersatz

Radlager

        Radlagersatz für TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33) Benzin (170 PS)

        Radlagersatz für TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33W) Benzin (280 PS)

        Radlagersatz für TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) Benzin (152 PS)

        Radlagersatz für TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (136 PS)

        Radlagersatz für TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (177 PS)

        Radlagersatz für TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 (ACA36, ACA38) Benzin (170 PS)

        Radlagersatz für TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33) Benzin (273 PS)

        Radlagersatz für TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_) Benzin (158 PS)

        Radlagersatz für TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_) Benzin (158 PS)

Austausch: Radlager – Toyota RAV4 III. Liste der Werkzeuge, die Sie benötigen:

                        Drahtbürste

                        WD-40-Spray

                        Kupferpaste

                        Steckschlüssel-Einsatz Nr. 17

                        Steckschlüssel-Einsatz Nr. 18

                        Steckschlüssel-Einsatz Nr. 30

                        Impact-Nuss für Felgen Nr. 21

                        Ratschenschlüssel

                        Drehmomentschlüssel

                        Flachmeißel

                        Windeisen

                        Hammer

                        Splinttreiber

                        Brechstange

                        Hydraulischer Getriebeheber

                        Unterlegkeil

Werkzeuge kaufen

Austausch: Radlager – Toyota RAV4 III. AUTODOC-Experten empfehlen:

Verwenden sie die Lagereinheiht Ihres Toyota RAV4 III nicht wieder.
Das Austausch-Verfahren der Radnabenlagerung ist bei beiden Rädern an der gleichen Achse identisch.
Bitte beachten Sie: alle Arbeiten am Auto – Toyota RAV4 III – sollten bei ausgeschaltetem Motor durchgeführt werden.

Führen Sie den Wechsel in der folgenden Reihenfolge durch:

Schritt 1

Reinigen Sie das Befestigungselement der Radnabe. Benutzen Sie WD-40-Spray.
Schritt 2

Lösen Sie die Verstemmung des Befestigungselements der Antriebswelle. Verwenden Sie einen Splintentreiber. Benutzen Sie einen Hammer.
Schritt 3

Drehen Sie das Befestigungselement der Antriebswelle auf. Verwenden Sie Stecknuss Nr. 30. Verwenden Sie ein Windeisen.
Schritt 4

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.

Schritt 5

Lösen Sie die Radhalterungsschrauben. Verwenden Sie eine Schlagnuss für Felgen # 21.
Schritt 6

Heben Sie die Vorderseite des Autos und sichern auf Stützen.
Schritt 7

Schrauben Sie die Radbolzen heraus.

Austausch: Radlager – Toyota RAV4 III. Tipp:
Sie sollten das Rad in der oberen Position festhalten, so lange Sie die Bolzen herausschrauben, um Unfälle zu vermeiden.
Schritt 8

Nehmen Sie das Rad ab.
Schritt 9

Verteilen Sie die Bremsbeläge. Benutzen Sie ein Brecheisen.
Schritt 10

Die Befestigungselemente der Bremssattelhalterung reinigen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 11

Lösen Sie die Befestigung der Sattelhalterung. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie ein Windeisen.
Schritt 12

Entfernen Sie die Sattelhalterung.

Austausch: Radlager – Toyota RAV4 III. AUTODOC empfiehlt:
Binden Sie die Zange an die Aufhängung oder an den Körper mit einem Draht, ohne den Bremsschlauch zu trennen, um eine Entspannung des Bremssystems zu verhindern.
Schritt 13

Reinigen Sie die Befestigungselemente der Bremsscheibe. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 14

Entfernen Sie die Bremsscheibe.
Schritt 15

Reinigen Sie die Befestigungselemente, die das Kugelgelenk mit dem Aufhängungslenker verbinden. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 16

Lösen Sie das Befestigungselement, welches das Kugelgelenk am Federungsquerlenker befestigt. Verwenden Sie Stecknuss Nr. 17.
Schritt 17

Trennen Sie das Kugelgelenk vom Arm. Benutzen Sie ein Brecheisen.

Schritt 18

Lösen Sie das Befestigungselement, welches die Antriebswelle mit der Radnabe verbindet. Verwenden Sie Stecknuss Nr. 30. Verwenden Sie ein Windeisen.
Schritt 19

Behandeln Sie die Keilwellen des Antriebswellen-Gleichlaufgelenks. Benutzen Sie WD-40-Spray.
Schritt 20

Entfernen Sie die Antriebswelle. Verwenden Sie einen Splintentreiber. Benutzen Sie einen Hammer.

Austausch: Radlager – Toyota RAV4 III. Tipp von AUTODOC-Experten:
Stellen Sie sicher, dass die Antriebswelle nicht entladen ist (wenn das Fahrzeug aufgebockt ist).
Schritt 21

Stützen Sie die Achsschenkel auf. Benutzen Sie einen hydraulischen Getriebeheber.
Schritt 22

Reinigen Sie die Befestigungen des Radnabenlagers. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 23

Schrauben Sie die Nabenlagerhalterung ab. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie ein Windeisen.
Schritt 24

Entfernen Sie die Nabe und das Lager zusammen, da sie eine versiegelte Einheit sind. Benutzen Sie ein Brecheisen. Benutzen Sie einen Hammer.
Schritt 25

Reinigen Sie den Einbauort für die Nabenlagerung. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 26

Install the new wheel hub with a bearing.
Schritt 27

Ziehen Sie die Radnabenlager an. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie einen Ratschenschlüssel.
Schritt 28

Ziehen Sie das Befestigungselement des Radnabenlagers an. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 96 Nm Drehmoment fest.
Schritt 29

Behandeln Sie die Keilwellen des Antriebswellen-Gleichlaufgelenks. Benutzen Sie ein Kupferschmiermittel.
Schritt 30

Entfernen Sie den Träger unter dem Achsschenkel.

AUTODOC empfiehlt:
Austausch: Radlager – Toyota RAV4 III. Senken Sie den Getriebeheber langsam und ruckfrei ab, um eine Beschädigung der Komponenten und Vorrichtungen zu vermeiden.
Schritt 31

Die Antriebswelle in die Radnabe installieren.
Schritt 32

Verbinden Sie das Kugelgelenk mit dem Lenker. Benutzen Sie ein Brecheisen.
Schritt 33

Schrauben Sie die Befestigungen des Kugelgelenks ein. Verwenden Sie Stecknuss Nr. 17.
Schritt 34

Ziehen Sie das Kugelgelenk an. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 92 Nm Drehmoment fest.
Schritt 35

Behandeln Sie die Radnabe an der Kontaktstelle mit der Bremsscheibe. Benutzen Sie ein Kupferschmiermittel.
Schritt 36

Bringen Sie die Bremsscheibe an.
Schritt 37

Reinigen Sie den Montageort von Bremssattel sowie seiner Halterung. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.

Schritt 38

Sumontuokite stabdžių apkabos kabę.
Schritt 39

Befestigen Sie die Bremssattelhalterung. Verwenden Sie Stecknuss Nr. 18. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 98 Nm Drehmoment fest.
Schritt 40

Schrauben Sie die Mutter an die Gelenkwelle. Verwenden Sie Stecknuss Nr. 30. Verwenden Sie ein Windeisen.
Schritt 41

Die Bremsscheibenoberfläche reinigen. Benutzen Sie eine Drahtbürste.
Schritt 42

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt. Benutzen Sie ein Kupferschmiermittel.
Schritt 43

Bringen Sie das Rad an.

Austausch: Radlager – Toyota RAV4 III. AUTODOC-Experten empfehlen:
Um Verletzungen zu vermeiden, halten Sie beim Schrauben der Befestigungsschrauben das Rad fest.
Schritt 44

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 21.
Schritt 45

Senken Sie das Auto ab.
Schritt 46

Die Antriebswellenmutter festziehen. Verwenden Sie Stecknuss Nr. 30. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 216 Nm Drehmoment fest.
Schritt 47

Verstemmen Sie abermals das Befestigungselement der Antriebswelle. Verwenden Sie einen flachen Metallmeißel. Benutzen Sie einen Hammer.
Schritt 48

Ziehen Sie die Radschrauben unter Verwendung eines Kreuzmusters an. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 103 Nm Drehmoment fest.
